Кріплення для сонячних панелей

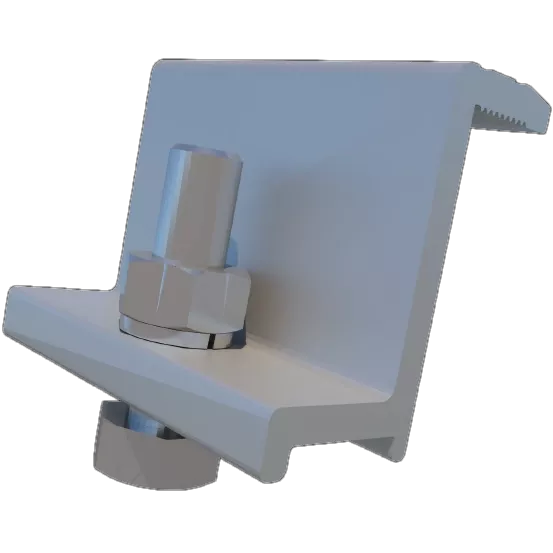

Прижими універсальні, тобто дозволяють встановлювати модулі товщиною 30, 35 та 40мм. Головка шестигранного болта Z-прижиму вставляється в спеціальний паз профілю трикутника. Якщо модуль товще ніж 30мм (35/40мм), то під прижим вставляється прямокутний адаптер, або два.
Вимоги по експлуатації
- Не рідше, ніж 1 раз на рік проводити візуальний огляд конструкцій, деталей, що труться, з’єднань елементів конструкцій і кріплень ФЕМ, на предмет появи корозії
- У разі необхідності заміни комплектуючих, використовувати тільки елементи, що поставляються, або рекомендовані виробником

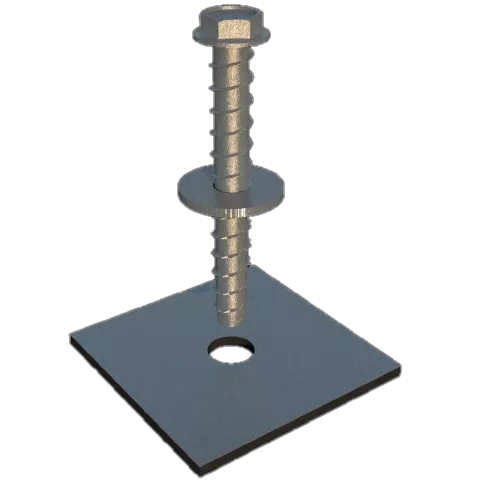

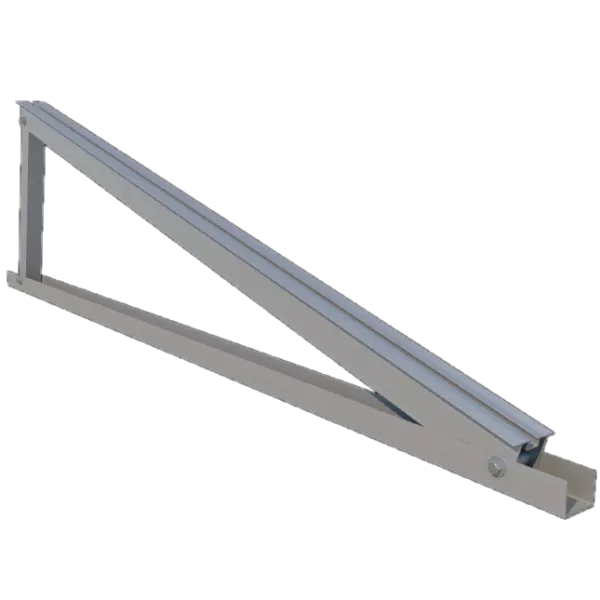

Алюмінієвий трикутник прикручується спеціальним саморізом з подвійною різьбою до баласту гайковертом. Баласт, у вигляді бетонного блоку, встановлюється на гумовому килимку (розміром 330х330 мм)

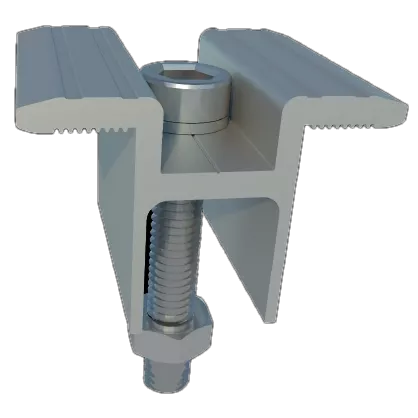

В комплектах використовуються 2 типи прижимів - Z(крайніх) та T(ставляться між модулями). Шестигранна гайка болта Т-прижиму вставляється в спеціальний паз профілю алюмінієвого опорного трикутника. Болти Т- прижимів мають проходити в спеціальні отвори, просвердлені в трикутниках.
Прижими універсальні, тобто дозволяють встановлювати модулі товщиною 30, 35 та 40мм. Головка шестигранного болта Z-прижиму вставляється в спеціальний паз профілю трикутника. Якщо модуль товще ніж 30мм (35/40мм), то під прижим вставляється прямокутний адаптер, або два.

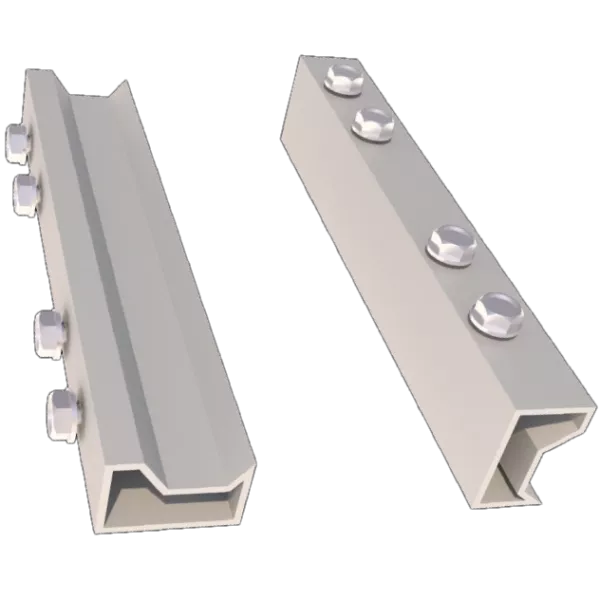

Профіль анодований SMA L1650 (S-1650-CZ)
Профіль анодований SMA L1950 (S-1950-CZ)
Конструкція для сонячних панелей кріпиться до підоснови бітумної черепиці - OSB плити за допомогою спеціального Т-подібного кронштейна та шурупів. Рекомендований крок кріплення кронштейнів 1м.
--- Вид комплекту кріплень;
--- Монтаж на існуючі опори;
--- Кількість встановлюваних фотомодулів 3 шт;
--- Максимальна ширина фотомодуля 1005 мм.

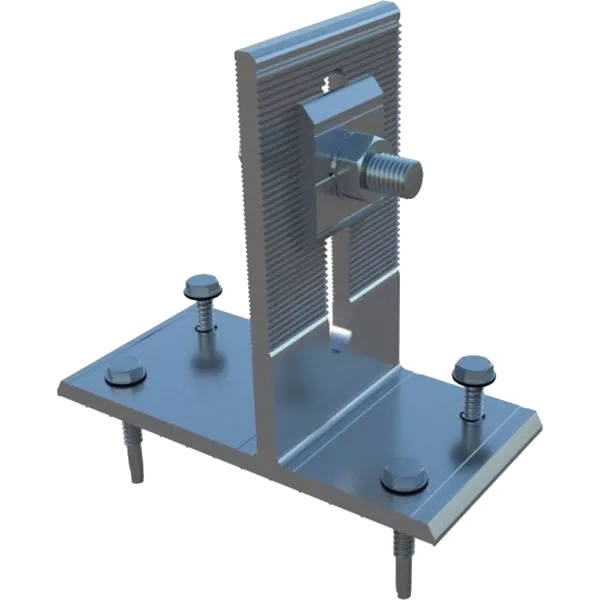

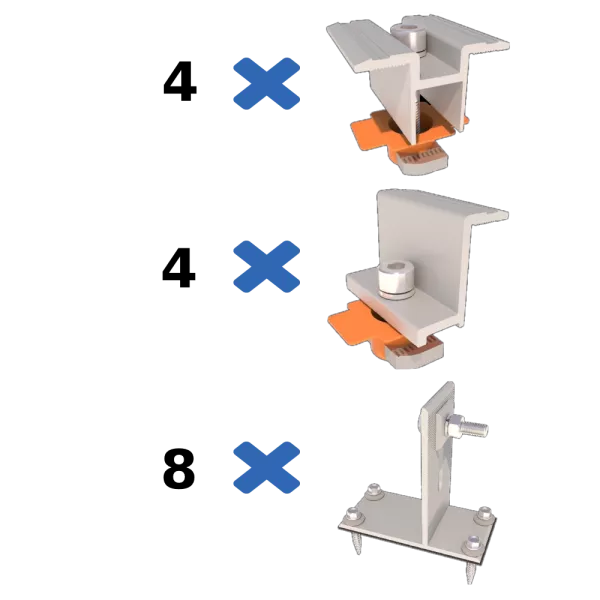

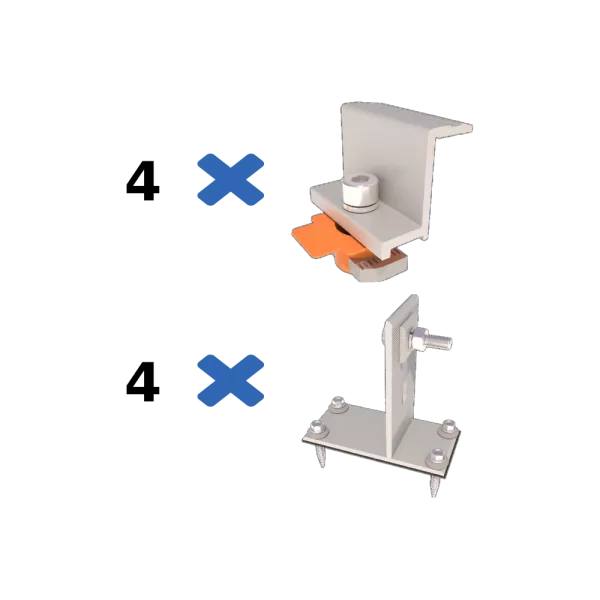

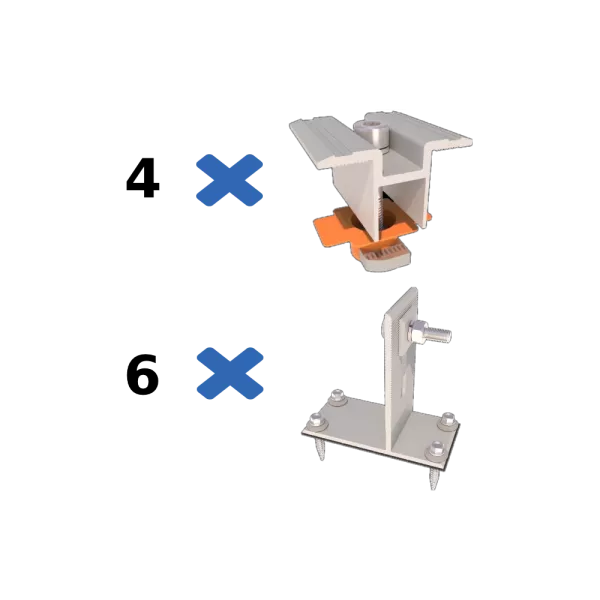

Комплект призначений для монтажу на бітумній черепиці. Монтаж профілю здійснюється за допомогою T- подібного кронштейна кріплення для бітумної черепиці. Для герметичності варто використовувати бітумну стрічку (в комплект не входить). Для закріплення кронштейнів використовуються саморізи.
Комплект призначений для монтажу на бітумній черепиці. Монтаж профілю здійснюється за допомогою T- подібного кронштейна кріплення для бітумної черепиці. Для герметичності варто використовувати бітумну стрічку (в комплект не входить). Для закріплення кронштейнів використовуються саморізи.
Комплект призначений для монтажу на бітумній черепиці. Монтаж профілю здійснюється за допомогою T- подібного кронштейна кріплення для бітумної черепиці. Для герметичності варто використовувати бітумну стрічку (в комплект не входить). Для закріплення кронштейнів використовуються саморізи.
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується гайками.
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується гайками.
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується гайками.

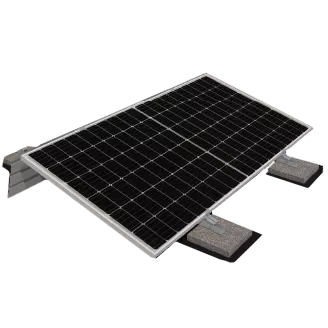

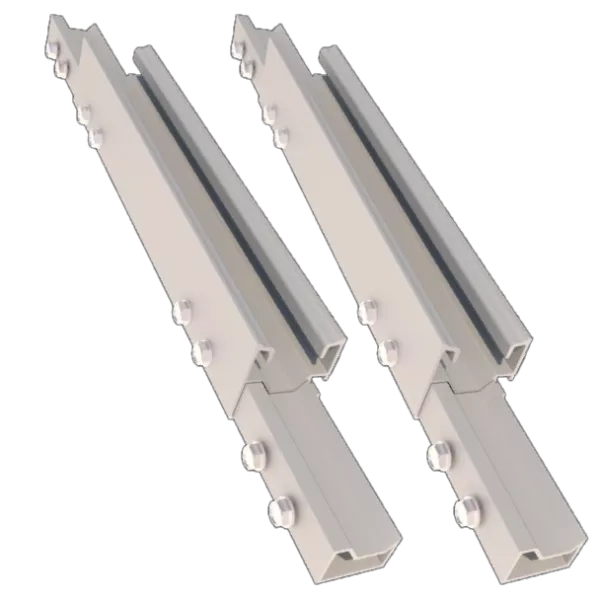

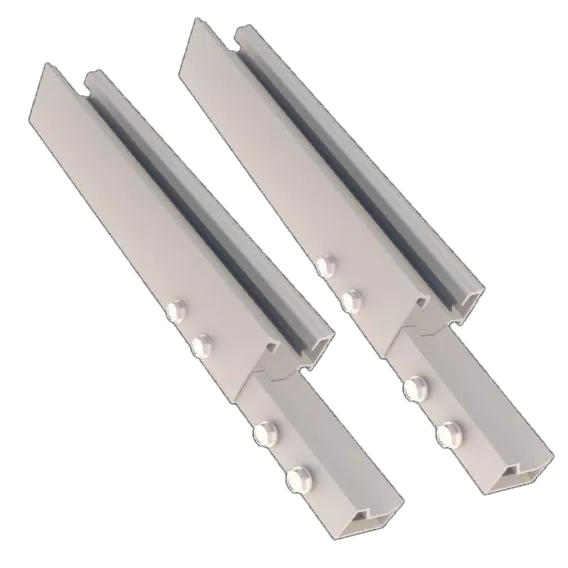

Універсальна система кріплення, призначена для встановлення фотомодулів в альбомній орієнтації на плоску покрівлю. Система не потребує прикручування до даху, за рахунок використання баласту (як баласт рекомендуються бетонні блоки, що не входять до комплектів). Максимальні габарити фотомодулів сумісні із системою 1800х1145х30/35/40 мм. Якщо фотомодуль довше 1800 мм, зверніть увагу на комплекти L та XL.
Універсальна система кріплення, що призначена для встановлення фотомодулів в альбомній орієнтації на плоску покрівлю. Система не потребує прикручування до даху, за рахунок використання баласту (в якості баласту рекомендуються бетонні блоки, які не входять в комплекти). Максимальні габарити фотомодулів, що сумісні з системою 2300х1145х30/35/40 мм. Якщо фотомодуль довше 2300 мм, то зверніть увагу на комплекти XL.
Розмір вітрового спойлеру залежить від версії комплекту (M, L чи XL), та може становити 1850/2350/2500мм відповідно. Вітровий спойлер прикручується до алюмінієвого трикутника саморізами (по три саморізи на кожний трикутник).
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується затисканням болта.
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується затисканням болта.
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується затисканням болта.
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується затисканням болта.
Універсальний комплект, що призначений для похилих покрівель з металочерепиці, профнастилу, шифера, чи ондуліна. Монтаж профілю здійснюється за допомогою кронштейна кріплення до металочерепиці. В покрівлі свердлиться отвір, в який вкручується шуруп-гвинт. Гайкою притискається гумовий ущільнювач, що забезпечує герметичність. Шуруп-гвинт з’єднується з монтажним профілем через кутник. Положення кутника регулюється і фіксується затисканням болта.
Комплект призначений для монтажу на бітумній черепиці. Монтаж профілю здійснюється за допомогою L- подібного кронштейна кріплення для бітумної черепиці. Для герметичності з'єднання на опорній площині кронштейну приклеєна бітумна пластина. Для кріплення кронштейну використовуються саморізи (постачаються в комплекті).
