Аксесуари
--- Макс. номінальний струм 250 А;
--- Макс. Номінальна напруга 70 В постійного струму;
--- Діаметр клеми 5/16 дюйма/8 мм;
--- Висота клеми 0,67 дюйма/17 мм;
--- Матеріал шини: лудна мідь (5 x 24 мм)
--- Діапазон вхідної напруги 32–70 В;
--- Номінальна вихідна напруга 24,2 В;
--- Продовжує вихідний струм при номінальній вихідній напругі та 25 °C 9 А;
--- Продовження вихідна потужність при 25 °C 320 Вт;
--- Максимальний переріз кабелю 16 мм² AWG6
--- Діапазон вхідної напруги 32–70 В;
--- Номінальна вихідна напруга 12,2 В;
--- Продовжує вихідний струм при номінальній вихідній напругі та 25 °C 9 А;
--- Продовження вихідна потужність при 25 °C 110 Вт;
--- Максимальний переріз кабелю 6 мм² AWG10
--- Порти VE.Direct (завжди ізольовані) 3 (макс. можлива кількість пристроїв VE.Direct: 25);
--- VE.Bus (завжди ізольована) 1 шина з 2 паралельними розетками
--- RJ45;
--- VE.Can 1 Так - ізольовано;
--- VE.Can 2 Так – неізольований;
--- Ethernet, WiFi, Bluetooth;
--- 2 x USB-A;
--- SDHC до 32 Гб
--- Порти VE.Direct (завжди ізольовані) 3 (макс. можлива кількість пристроїв VE.Direct: 25);
--- VE.Bus (завжди ізольована) 1 шина з 2 паралельними розетками
--- RJ45;
--- VE.Can 1 Так - ізольовано;
--- VE.Can 2 Так – неізольований;
--- Ethernet, WiFi, Bluetooth;
--- 2 x USB-A;
--- SDHC до 32 Гб
--- Переглядайте інформацію про стан у реальному часі, включаючи сонячну потужність, напругу батареї, струм заряду, струм навантаження та багато іншого;
--- Перегляд архівної інформації,
А. Ефективність за весь час,
Б. 30-денні значення;
--- Налаштування MPPT
--- Діапазон напруги 9 - 60 В постійного струму;
--- Підтримувана системна напруга 12, 24 або 48 В;
--- Номінальний струм 1000 А постійного струму безперервно;
--- Шина M8 або M10;
--- Запобіжники M8;
--- Кабель живлення та даних RJ10 довжиною 40 см;
--- 290 x 170 x 80 мм
--- Діапазон вхідної напруги (VAC) 170 – 265В AC;
--- Номінальний струм заряду 32 A / фаза;
--- Номінальна потужність 22 кВт;
--- Діапазон вихідного струму 6 – 32 A;
--- Стандарти Wi-Fi 802.11 b/g/n (лише 2,4 ГГц);
--- Власне споживання 15 мА при 230 В;
--- Налаштовуваний макс. струм 6 - 32 A;
--- Тип роз'єму IEC 62196 Тип 2
Номінальна напруга 1000 В;
Номінальний струм 30 А;
Перетин кабелю, що підключається, 2.5-6 мм;
Клас захисту IP67;
Клас горючості UL94-V0
Плавкий запобіжник MEGA-fuse – це пристрій електричної безпеки. Плавкі запобіжники Mega Fuse призначені для захисту ланцюгів живлення постійного струму.
Модульна шина постійного струму з місцями для чотирьох запобіжників постійного струму. Він контролює стан кожного запобіжника та відображає його стан за допомогою світлодіода на передній панелі. Розподільник Lynx є частиною модульної розподільчої системи Lynx, доступної моделі M8 і M10.
Модульна шина збору постійного струму для підключення батарей до системи розподілу постійного струму Lynx доступна у версіях M8 та M10.
--- Напруга постійного струму: 9-60 В;
--- Клас захисту: IP22;
--- Номінальний струм: 1000А;
--- Колекція: 8x30мм;
--- З'єднання: М8;
--- Робоча температура: -40°С - 60°С.
ХАРАКТЕРИСТИКИ
--- Напруга живлення: 8–70 В постійного струму;
--- Потужність без GX Touch: 2,8 Вт при 12 В;
--- Потужність з GX Touch: підсвічування вимкнено: 3,8 Вт при 12 В;
--- Підсвічування при макс.: 4,8 Вт @ 12 В;
--- Монтаж: на стіну або на DIN-рейку (35 мм).
Комунікаційні порти
--- Порти VE.Direct (завжди ізольовані): 3 (макс. можливі пристрої VE.Direct: 15);
--- VE.Bus (завжди ізольований): 2 паралельні роз'єми RJ45;
--- VE.Can: так – не ізольований;
--- Порт BMS-Can: Ні;
--- Bluetooth: Так
--- Кріплення застібка;
--- Кріплення за допомогою запобіжного затискача PV-SSH4 відповідно до NEC 2011, може бути зняте тільки за допомогою інструмента;
--- Перевірена технологія MULTILAM з високою довготривалою стабільністю, що забезпечує стабільно низькі втрати продуктивності протягом усього терміну служби штекерного роз'єму;
--- Перевірені штекерні роз'єми, 12-річний досвід роботи в цій галузі;
--- Доступний для монтажу з перерізом 10 мм²
Кабель VE.Direct Cable довжиною 1,8 метра призначений для підключення моніторів АКБ, контролерів заряду та інверторів Victron з інтерфейсом VE.Direct до панелі керування Color Control GX. За допомогою цього кабелю панель керування Color Control GX отримує інформацію про роботу підключеного пристрою з інтерфейсом VE.Direct. Наприклад, цей кабель необхідний для підключення контролера заряду Victron до системи ESS (Energy Storage System). Крім того, цей кабель використовується для підключення виносного дисплея VE.Direct MPPT Control до контролера заряду Victron з інтерфейсом VE.Direct.
За допомогою електронного адаптера VE.Direct to Bluetooth Smart можна відображати інформацію про BMV або MPPT на пристроях iOS та Android за допомогою програми VictronConnect. Переглядайте в бездротовому режимі інформацію, як стан батареї та потужність сонячної панелі, а також інші корисні дані. Адаптер може зчитувати дані з усіх пристроїв з портом VE.Direct, таких як датчики заряду батарей серії BMV-70x, інвертори Phoenix з портом VE.Direct, контролери заряду MPPT на сонячних батареях.
--- Діапазон вхідної напруги До 18 В на батарею, 36 В всього;
--- Рівень включення 27,3 В +/- 1%;
--- Рівень відключення 26,6 В +/- 1%;
--- Споживання струму вимк. стані 0,7 мА;
--- Відхилення середньої точки для початку балансування 50 мВ;
--- Максимальний струм балансування 0,7 A (при відхиленні > 100 мВ);
--- Поріг тривоги 200 мВ;
--- Поріг скидання тривоги 140 мВ;
--- Реле тривоги 60 В / 1 A нормально відкрито;
--- Скидання реле тривоги Дві клеми для підключення кнопки;
--- Захист від перегріву

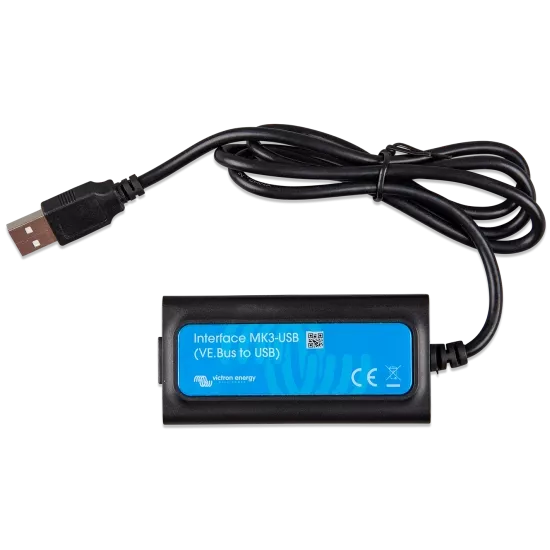

Використовуйте MK3-USB для підключення наступних пристроїв до комп'ютера для подальшого налаштування: Multi, MultiGrid, MultiPlus, MultiPlus-II, Quattro, VE.Bus BMS V2, Inverter (тільки моделі з комунікаційним портом VE.Bus), ECOmulti, EasySolar, EasyPlus.
Балансувальник батарей вирівнює стан заряду двох послідовно з'єднаних 12-вольтових акумуляторів або кількох паралельних рядів послідовно з'єднаних акумуляторів. Коли напруга заряду акумуляторної системи 24 В зростає до 27 В, балансувальник акумуляторів увімкнеться і порівняє напругу двох послідовно з'єднаних акумуляторів. Балансувальник батарей споживає струм до 1 А від батареї (або паралельно підключених батарей) з найвищою напругою. Отримана різниця зарядних струмів гарантує, що всі батареї будуть в однаковому стані заряду. При необхідності кілька балансиров можна підключити паралельно. Акумулятор на 48 В можна збалансувати за допомогою трьох балансувальних пристроїв.
Адаптер WiFi — це зовнішній реєстратор даних, який використовується для розширення безпроводового каналу даних WiFi сонячного фотоелектричного пристрою. Він зв'язується з пристроєм через порт DB9 або USB, в режимі реального часу відстежує стан та продуктивність пристрою, збирає та записує дані.
Для безпечного та простого паралельного або послідовно-паралельного з'єднання фотоелектричних модулів. Підключається за допомогою однополюсного кабельного з'єднувача MC PV MC4. Несполучені з'єднання мають бути захищені заглушками.
Для безпечного та простого паралельного або послідовно-паралельного з'єднання фотоелектричних модулів. Підключається за допомогою однополюсного кабельного з'єднувача MC PV MC4. Несполучені з'єднання мають бути захищені заглушками.

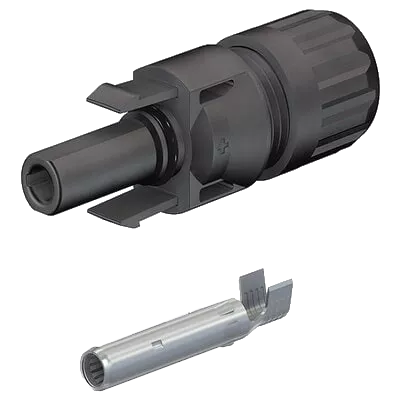

MC-4 конектор Staubli MC-socket PV-KBT4/6I-UR 5-6мм (мама) призначений для з'єднання фотомодулів та інверторного обладнання до 1000 В номінальної напруги. Конектор витримує струм високого навантаження і відрізняється простотою використання з безпечним для людини з'єднанням (стиковкою). При використанні конекторів MC-4 можливе багаторазове з'єднання-роз'єднання. Надійна фіксація, висока герметичність (IP67), розвантаження від натягу та широкий діапазон температур дозволяють цьому багатоконтактному штекерному роз'єму відповідати всім вимогам до зовнішнього обладнання.

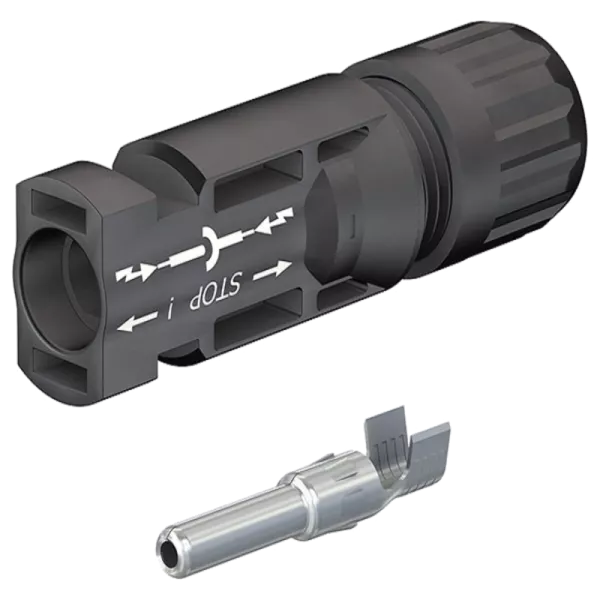

MC-4 конектор Staubli MC-plug PV-KST4/6I-UR 5-6мм (тато) призначений для з'єднання фотомодулів та інверторного обладнання до 1000 В номінальної напруги. Конектор витримує струм високого навантаження і відрізняється простотою використання з безпечним для людини з'єднанням (стиковкою). При використанні конекторів MC-4 можливе багаторазове з'єднання-роз'єднання. Надійна фіксація, висока герметичність (IP67), розвантаження від натягу та широкий діапазон температур дозволяють цьому багатоконтактному штекерному роз'єму відповідати всім вимогам до зовнішнього обладнання.
