Deye

Стійка з аксесуарами Deye BOS-B для гібридних інверторів

--- Выходное напряжение: 38,4 В;
--- Вместимость: 200 А•ч;
--- Максимальный ток заряда/разряда: 160 А;
--- Размеры: 576×632×135.2 мм;
--- Вес: 66 кг

--- Рабочее напряжение 200 ~ 1000 В пост. тока;
--- Номинальный ток заряда/разряда 160 А;
--- Номинальный входной постоянный ток 12±2% В / 4,15 А;
--- Диапазон рабочих температур -20 ~ 65 °C;
--- Защита от проникновения IP20;
--- Размеры (Ш×Г×В) 572×632×142.2 мм;
--- Приблизительный вес 21 кг

--- Вместимость 13 батарей + 1 блок управления;
--- Размер 610 × 610 × 2350 мм;
--- Вес 55 кг

--- Ном. входная/выходная активная мощность переменного тока (кВт) 500;
--- Ном. входной/выходной ток переменного тока (А) 758/725;
--- Ном. входное/выходное напряжение (В) 220/380, 230/400 (трехфазное);
--- Cо стороны нагрузки:
Ном. выходная активная мощность (кВт) 500;
Ном. выходной ток (А) 758/725;
--- Cо стороны генератора:
Ном. входная активная мощность переменного тока (кВт) 500;
Ном. входной ток переменного тока (А) 758/725;
--- Время переключения при отключении сети <10 мс

--- Макс. входная мощность фотоэлектрических модулей (кВт) 200;
--- Макс. входное напряжение фотоэлектрических модулей (В) 800;
--- Пусковое напряжение (В) 200;
--- Диапазон напряжения MPPT (В) 180-750;
--- Диапазон напряжения MPPT при полной нагрузке (В) 450-750;
--- Номинальное входное напряжение фотоэлектрических модулей (В) 600;
--- Максимальный рабочий входной ток фотоэлектрических модулей (А) 40+40+40+40+40+40+40+40;
--- Максимальный входной ток короткого замыкания (А) 60+60+60+60+60+60+60+60;
--- Количество трекеров MPP 8

--- Диапазон напряжения батареи (B) 630-1000;
--- Макс. зарядный ток (А) 200;
--- Номинальная входная/выходная мощность переменного тока (Вт) 125 000;
--- Интерфейс связи WIFI, RS485, CAN, Meter;
--- IP 65

--- Рабочее напряжение 200–1000 В постоянного тока;
--- Номинальный ток заряда/разряда 180 А;
--- Рабочая температура -20–60 °C;
--- Степень защиты IP20;
--- Входное напряжение переменного тока 220±10% В переменного тока/2 А;
--- 788,6 × 526 × 167,2 (Ш × В × Г), 32 кг

--- Выходное напряжение: 51,2 В;
--- Вместимость: 314 А•ч;
--- Максимальный ток заряда/разряда: 180 А;
--- Размеры: 795,9 × 526 × 274,2 мм;
--- Вес: 123 кг

--- Диапазон напряжения батареи (В) 160-1000;
--- Макс. зарядный ток (А) 80+80;
--- Макс. входная мощность фотоэлектрических модулей (Вт) 160000;
--- Диапазон напряжения MPPT (В) 150–850;
--- Номинальная входная/выходная активная мощность переменного тока (Вт) 80000;
--- Интерфейс связи RS485/RS232/CAN;
--- IP 65

--- Рабочее напряжение 200 ~ 1000 В пост. тока;
--- Номинальный ток заряда/разряда 100 А;
--- Макс. ток заряда/разряда 120 А;
--- Номинальный входной постоянный ток 12±2% В / 4,15 А;
--- Диапазон рабочих температур -20 ~ 65 °C;
--- Защита от проникновения IP20;
--- Размеры (Ш×Г×В) 440×570×150 мм;
--- Приблизительный вес 19 кг

Deye SUN-20K-SG01HP3-EU-AM2 — 20 кВт. Подбор батареи и нагрузки по параметрам системы.

--- Диапазон напряжения батареи (В) 160-700;
--- Макс. зарядный ток (А) 50;
--- Макс. входная мощность фотоэлектрических модулей (Вт) 32500;
--- Диапазон напряжения MPPT (В) 150–850;
--- Номинальная входная/выходная активная мощность переменного тока (Вт) 25000;
--- Интерфейс связи CAN;
--- IP 65

--- Вместимость 12 батарей + 1 блок управления;
--- Размер 589x590x2240 мм;
--- Вес 85 кг

● Диапазон входного напряжения 260-530 В АС;
● Максимальный входной ток (А) 160;
● Выходная мощность (кВт) 80;
● Диапазон напряжения выходного 50 - 1000 В DС;
● Диапазон выходного напряжения при постоянной мощности 300 - 100 В DC;
● Выходной ток (А) 266;
● Способ охлаждения воздушное охлаждение;
● Форма подключения к сети 3L+PE

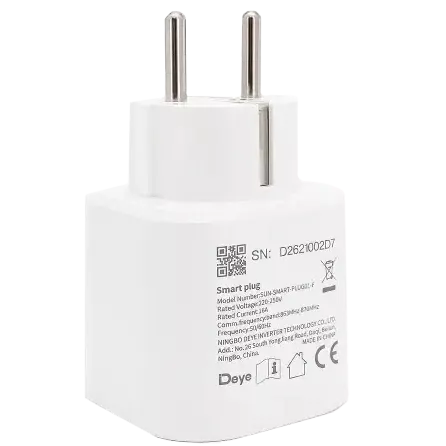

● Номинальное напряжение 220-250В АС ;
● Максимальный ток  16А;
● Модель связи LoRa ;
● Дальность связи LoRa 200 м;
● Диапазон частот 863MHz-870MHz;
● Степень защиты (IP) 20

● Тип аккумулятора: LiFePO4;
● Номинальная ёмкость: 257.23 кВт·ч;
● Номинальное нарпяжение 819.2В;
● Степень защит IP55;
● Максимальное количество параллельных модулей расширения 10
● 1303 x 1240 x 2510 мм;
● 2800 кг

Модель GE-F256-AP-A совместима с инверторами серий SUN-125K-SG02HP3-EU-GM10 и SUN-80K-SG02HP3-EU-EM6, тогда как модель GE-F256-AP-C совместима с системой PCS, состоящей из компонентов SUN-125K-PCS01HP3, SUN MPPT-L01-EU-AM8 и SUN-STS500L.

● Конфигурация контроллер EMS, модуль грозозащиты, импульсный блок питания, модуль ИБП, коммутатор;
● Емкость подключения накопитель энергии: ≤ 3,44 МВт·ч; фотоэлектрическая система: ≤ 1,6 МВт (пиковая мощность);
● Ethernet (5 каналов)    10 / 100 / 1000 Мбит/с;
● Оптоволоконный порт (2 канала)    1 Гбит/с;
● USB (2 канала) режим Host
● CAN (3 канала)  гальваническая развязка; 2 канала поддерживают протокол CAN-FD
● RS485 (8 каналов) гальваническая развязка
● RS232 (3 канала) 3 изолированных канала, 1 неизолированный канал для отладки (разъем DB9)
● TF-карта (1 канал) стандартный слот для карты TF
● LVDS (1 канал) физический интерфейс DVI (включая USB для сенсорного управления)
● Интерфейс M.2 (1 канал)  PCIe 2.0 x1, поддержка SSD (стандартно 1 ТБ)
● DI (17 каналов)   оптоизоляция
● DO (8 каналов)  релейная развязка
● WLAN    802.11 b/a/g/n/ac, HT 20/40, 2,4 ГГц / 5 ГГц

● Номинальный ток (А) 721 А/0,4 кВ;
● Номинальное напряжение изоляции (В) 1000 (постоянный ток);
● Номинальное рабочее напряжение (В) 400 (переменный ток) / 230 (переменный ток);
● Вспомогательное оборудование Рабочее напряжение (В) 220 (переменный ток), 24 (постоянный ток);
● Номинальный ток шин (А) 1000;
● Номинальная мощность нагрузки (кВт) 500;
● Номинальная мощность сети (кВт) 500;
● Номинальная мощность двигателя внутреннего сгорания (кВт) 500;
● Время переключения (мс) 200;
● Степень защиты корпуса IP54

● Тип аккумулятора: LiFePO4;
● Номинальная ёмкость: 257.23 кВт·ч;
● Номинальное нарпяжение 819.2В;
● Степень защит IP55;
● Максимальное количество параллельных модулей расширения 10
● 1303x1240×2510 мм;
● 2800 кг

● Тип аккумулятора: LiFePO4;
● Номинальная ёмкость: 241.15 кВт·ч;
● Номинальное нарпяжение 768В;
● Степень защит IP55;
● Максимальное количество параллельных модулей расширения 10
● 1303 x 1240 x 2405.5мм;
● 2610 кг

● Номинальный вольтаж DC (B) 600 (200– 1000);
● Макс. ток 40+40+40+40+40+40+40+40;
● Количество МPP|стрингов: 8/4+4+4+4+4+4+4+4;
● Макс. мощность (Вт) 125 000;
● Ампераж выходной (А) 189.4/181.2A;
● Интерфейс связи RS485/RS232 /WiFi/LAN;
● IP 65

--- Номинальная емкость 13,03 кВт·ч (235 А·час);
--- Технология LiFePO4;
--- Ток заряда/разряда 115 А (постоянный), 230 А (пиковый);
--- Циклы жизни > 6000 при 25 °C;
--- Максимальное параллельное подключение до 32 модулей;
--- Габариты и вес 464 x 767 x 244.5 мм / 93 кг
